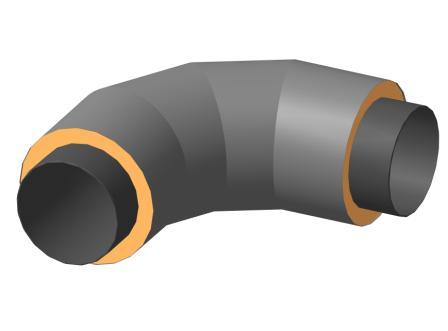

Отвод стальной с тепловой изоляцией из пенополиуретана с защитной оболочкой из оцинкованной стали (30,45,60,90гр.)
1-стальная труба; 2 – Изоляция ППУ; 3 – оболочка; 4 – центрирующаяопора; 5 – стальной отвод; 6 – электроизоляционная трубка; 7 – проводник-индикатор системы ОДК (показан условно)
Наружный диаметр стального отвода d |
Наружный диаметр изоляции по металлической оболочке D |
Угол а1 | |||
90° |
60° |
45° |
30° | ||
32 |
125 |
1000 |
1000 |
1000 |
1000 |
38 |
125 | ||||
45 |
125 | ||||
57 |
140 | ||||
76 |
160 | ||||
89 |
180 | ||||
108 |
200 | ||||
133 |
225 | ||||
159 |
250 | ||||
219 |
315 | ||||
273 |
400 | ||||
325 |
450 |
1050 |
860 |
786 |
720 |
426 |
560 |
1100 |
889 |
807 |
734 |
530 |
675 |
1200 |
946 |
848 |
761 |
630 |
775 |
1200 |
945 |
848 |
761 |
|
|
1280* |
1014 |
911* |
819 |
720 |
875 |
1370* |
1066 |
948* |
843 |
820 |
975 |
1470* |
1073* |
990* |
820* |
920 |
1075 |
1570* |
1132* |
1032* |
846* |
1020 |
1175 |
1620* |
1189* |
1022* |
874* |
Допускается изготовление отводов с другими углами.
