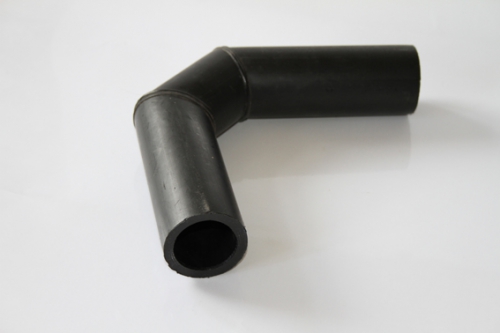

Отвод 90гр. односекционный



Наименование полиэтилена			SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100			16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
63	367	227	5,8	0,693	4,7	0,574	3,8	0,472	3,6	0,45
75	367	225	6,8	0,964	5,6	0,812	4,5	0,667	4,3	0,64
90	539	361	8,2	2,09	6,7	1,73	5,4	1,43	5,1	1,38
110	546	357	10	3,12	8,1	2,6	6,6	2,15	6,3	2,06
125	550	354	11,4	4,08	9,2	3,37	7,4	2,75	7,1	2,66
140	560	361	12,7	5,18	10,3	4,3	8,3	3,53	8	3,42
160	577	367	14,6	7	11,8	5,78	9,5	4,74	9,1	4,57
180	584	362	16,4	8,94	13,3	7,4	10,7	6,05	10,2	5,8
200	591	359	18,2	11,1	14,7	9,16	11,9	7,53	11,4	7,25
225	605	353	20,5	14,4	16,6	11,9	13,4	9,74	12,8	9,32
250	645	388	22,7	19	18,4	15,7	14,8	12,9	14,2	12,4
280	699	422	25,4	25,4	20,6	21,3	16,6	17,5	15,9	16,8
315	716	425	28,6	28,6	23,2	27,7	18,7	22,6	17,9	21,7

Отвод 90гр. двухсекционный

Наименование полиэтилена			SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100			16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
355	937	452	32,2	53,5	26,1	44,3	21,1	36,4	20,1	34,8
400	937	446	36,3	67,9	29,4	56,1	23,7	45,9	22,7	44,1
450	1002	450	40,9	91,2	33,1	75,3	26,7	61,8	25,5	59,2
500	1096	483	45,4	122,9	36,8	101,7	29,7	83,4	28,3	79,8
560	1195	505	50,8	166,9	41,2	138,2	33,2	113,3	31,7	108,4
630	1307	525	57,2	230,7	46,3	190	37,4	155,9	35,7	149,2
710	1419	545	64,5	317	52,2	261,4	42,1	213,9	40,2	205
800	1558	563	-	-	58,8	361,7	47,4	295,7	45,3	285,1

Наименование полиэтилена			SDR 21		SDR 26		SDR 33		SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.		5 атм.		4 атм.		3,2 атм.
ПЭ 100			8 атм..		6,3 атм.		5 атм.		4 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
355	937	452	16,9	29,5	13,6	23,9	10,9	19,4	8,7	15,6
400	937	446	19,1	37,6	15,3	30,5	12,3	24,8	9,8	19,8
450	1002	450	21,5	50,5	17,2	40,9	13,8	33,1	11	26,4
500	1096	483	23,9	68	19,1	55,1	15,3	44,5	12,3	36,1
560	1195	505	26,7	92,3	21,4	74,8	17,2	60,6	13,7	48,6
630	1307	525	30	126,6	24,1	103	19,3	83,1	15,4	67
710	1419	545	33,9	174,5	27,2	141,6	21,8	114,5	17,4	92,2
800	1558	563	38,1	241,3	30,6	195,6	24,5	158,1	19,6	127,5

Отвод 60гр. Односекционный



Наименование полиэтилена			SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100			16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
		мм
400	407	320	36,3	64,6	29,4	53,4	23,7	43,7	22,7	41,9
450	450	360	40,9	91,2	33,1	75,3	26,7	61,8	25,5	59,2
500	483	400	45,4	122,9	36,8	101,7	29,7	83,4	28,3	79,8
560	515	450	50,8	166,9	41,2	138,2	33,2	113,3	31,7	108,4
630	526	510	57,2	230,7	46,3	189,9	37,4	155,9	35,7	149,2
710	546	570	64,5	317	52,2	261,4	42,1	213,9	40,2	204,9
800	563	650	-	-	58,8	361,7	47,4	295,7	45,3	285,1

Наименование полиэтилена			SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100			16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
		мм
63	217	165	5,8	0,819	4,7	0,678	3,8	0,558	3,6	0,532
75	215	160	6,8	1,12	5,6	0,947	4,5	0,778	4,3	0,747
90	258	210	8,2	2,04	6,7	1,69	5,4	1,39	5,1	1,34
110	255	220	10	3,08	8,1	2,56	6,6	2,12	6,3	2,03
125	263	220	11,4	4,08	9,2	3,37	7,4	2,75	7,1	2,66
140	261	220	12,7	5,08	10,3	4,22	8,3	3,46	8	3,35
160	279	230	14,6	7,07	11,8	5,83	9,5	4,78	9,1	4,61
180	281	230	16,4	9,02	13,3	7,47	10,7	6,11	10,2	5,85
200	293	240	18,2	11,7	14,7	9,59	11,9	7,88	11,4	7,59
225	290	250	20,5	15,1	16,6	12,4	13,4	10,1	12,8	9,75
250	326	255	22,7	19,9	18,4	16,5	14,8	13,5	14,2	13
280	343	265	25,4	26,2	20,6	21,7	16,6	17,1	15,9	17
315	387	275	28,6	36,2	23,2	30	18,7	24,5	17,9	23,5
355	402	320	32,2	50,2	26,1	41,6	21,1	34,2	20,1	32,6

Наименование полиэтилена			SDR 21		SDR 26		SDR 33		SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.		5 атм.		4 атм.		3,2 атм.
ПЭ 100			8 атм.		6,3 атм.		5 атм.		4 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
		мм
63	217	165	3	0,447	2,5	0,381	2	0,306	-	-
75	215	160	3,6	0,632	2,9	0,514	2,3	0,419	2	0,361
90	258	210	4,3	1,13	3,5	0,93	2,8	0,751	2,2	0,605
110	255	220	5,3	1,73	4,2	1,39	3,4	1,13	2,7	0,911
125	263	220	6	2,26	4,8	1,83	3,9	1,5	3,1	1,22
140	261	220	6,7	2,83	5,4	2,31	4,3	1,87	3,5	1,53
160	279	230	7,7	3,93	6,2	3,21	4,9	2,56	4	2,1
180	281	230	8,6	4,99	6,9	4,05	5,5	3,26	4,4	2,64
200	293	240	9,6	6,46	7,7	5,24	6,2	4,28	4,9	3,39
225	290	250	10,8	8,31	8,6	6,7	6,9	5,43	5,5	4,38
250	326	255	11,9	10,9	9,6	8,97	7,7	7,26	6,2	5,92
280	343	265	13,4	14,6	10,7	11,7	8,6	9,52	6,9	7,69
315	387	275	15	20	12,1	16,4	9,7	13,2	7,7	10,6
355	402	320	16,9	27,7	13,6	22,5	10,9	18,2	8,7	14,7
400	407	320	19,1	35,7	15,3	29	12,3	23,6	9,8	18,9
450	450	360	21,5	50,5	17,2	40,9	13,8	33,1	11	26,5
500	483	400	23,9	68	19,1	55,1	15,3	44,5	12,3	36,1
560	515	450	26,7	92,3	21,4	74,8	17,2	60,6	13,7	48,6
630	526	510	30	126,6	24,1	103	19,3	83,1	15,4	66,9
710	546	570	33,9	174,5	27,2	141,6	21,8	114,5	17,4	92,2
800	563	650	38,1	241,3	30,6	195,6	24,5	158,1	19,6	127,5

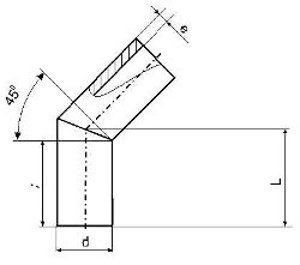

Отвод 45гр. односекционный



Наименование полиэтилена			SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100			16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
63	240	227	5,8	0,504	4,7	0,417	3,8	0,343	3,6	0,327
75	240	225	6,8	0,7	5,6	0,59	4,5	0,485	4,3	0,466
90	380	361	8,2	1,61	6,7	1,34	5,4	1,1	5,1	1,06
110	380	357	10	2,39	8,1	1,98	6,6	1,64	6,3	1,57
125	380	354	11,4	3,1	9,2	2,56	7,4	2,09	7,1	2,02
140	390	361	12,7	3,96	10,3	3,29	8,3	2,7	8	2,61
160	400	367	14,6	5,34	11,8	4,4	9,5	3,61	9,1	3,48
180	400	362	16,4	6,74	13,3	5,58	10,7	4,57	10,2	4,38
200	400	359	18,2	8,32	14,7	6,85	11,9	5,63	11,4	5,42
225	400	353	20,5	10,6	16,6	8,72	13,4	7,15	12,8	6,84
250	440	388	22,7	14,3	18,4	11,8	14,8	9,68	14,2	9,34
280	480	422	25,4	19,5	20,6	16,1	16,6	13,2	15,9	12,7
315	490	425	28,6	25,2	23,2	20,9	18,7	17,1	17,9	16,4
355	500	452	32,2	32,6	26,1	27	21,1	22,2	20,1	21,2
400	500	446	36,3	41,4	29,4	34,2	23,7	28	22,7	26,9
450	705	612	40,9	73,9	33,1	61,1	26,7	50,1	25,5	47,9
500	770	667	45,4	99,6	36,8	82,4	29,7	67,6	28,3	64,7
560	840	724	50,8	136,1	41,2	112,7	33,2	92,4	31,7	88,4
630	925	795	57,2	190,6	46,3	156,9	37,4	128,8	35,7	123,2
710	1015	868	64,5	265,9	52,2	219,2	42,1	179,5	40,2	171,9
800	1120	954	-	-	58,8	306,9	47,4	250,9	45,3	241,9



Наименование полиэтилена			SDR 21		SDR 26		SDR 33		SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.		5 атм.		4 атм.		3,2 атм.
ПЭ 100			8 атм.		6,3 атм.		5 атм.		4 атм.
d, мм	L, мм	l,	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
63	240	227	3	0,275	2,5	0,234	2	0,188	-	-
75	240	225	3,6	0,394	2,9	0,321	2,3	0,261	2	0,225
90	380	361	4,3	0,9	3,5	0,736	2,8	0,594	2,2	0,479
110	380	357	5,3	1,35	4,2	1,08	3,4	0,882	2,7	0,707
125	380	354	6	1,72	4,8	1,39	3,9	1,14	3,1	0,927
140	390	361	6,7	2,21	5,4	1,8	4,3	1,46	3,5	1,19
160	400	367	7,7	2,97	6,2	2,42	4,9	1,93	4	1,58
180	400	362	8,6	3,73	6,9	3,02	5,5	2,44	4,4	1,98
200	400	359	9,6	4,62	7,7	3,74	6,2	3,06	4,9	2,42
225	400	353	10,8	5,83	8,6	4,7	6,9	3,81	5,5	3,07
250	440	388	11,9	7,85	9,6	6,42	7,7	5,19	6,2	4,23
280	480	422	13,4	10,8	10,7	8,73	8,6	7,08	6,9	5,72
315	490	425	15	13,9	12,1	11,4	9,7	9,16	7,7	7,34
355	500	452	16,9	18	13,6	14,6	10,9	11,8	8,7	9,53
400	500	446	19,1	22,9	15,3	18,6	12,3	15,1	9,8	12,1
450	705	612	21,5	40,9	17,2	33,1	13,8	26,8	11	21,4
500	770	667	23,9	55,1	19,1	44,7	15,3	36	12,3	29,3
560	840	724	26,7	75,3	21,4	61	17,2	49,4	13,7	39,6
630	925	795	30	104,5	24,1	85,1	19,3	68,6	15,4	55,3
710	1015	868	33,9	146,4	27,2	118,8	21,8	96	17,4	77,3
800	1120	954	38,1	204,7	30,6	166	24,5	134,2	19,6	108,2

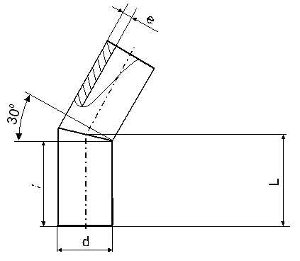

Отвод 30гр. Односекционный



Наименование полиэтилена			SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100			16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
63	225	217	5,8	0,473	4,7	0,391	3,8	0,322	3,6	0,307
75	225	215	6,8	0,657	5,6	0,354	4,5	0,455	4,3	0,437
90	270	258	8,2	1,15	6,7	0,951	5,4	0,783	5,1	0,756
110	270	255	10	1,7	8,1	1,41	6,6	1,17	6,3	1,12
125	280	263	11,4	2,29	9,2	1,89	7,4	1,54	7,1	1,49
140	280	261	12,7	2,85	10,3	2,36	8,3	1,94	8	1,88
160	300	279	14,6	4	11,8	3,3	9,5	2,71	9,1	2,61
180	305	281	16,4	5,14	13,3	4,26	10,7	3,48	10,2	3,34
200	320	293	18,2	6,66	14,7	5,48	11,9	4,51	11,4	4,34
225	320	300	20,5	8,45	16,6	6,98	13,4	5,72	12,8	5,47
250	360	326	22,5	11,7	18,4	9,65	14,8	7,92	14,2	7,63
280	380	343	25,4	15,4	20,6	12,8	16,6	10,5	15,9	10
315	430	387	28,6	22,1	23,2	18,32	18,7	14,9	17,9	14,4
355	450	402	32,2	29,3	26,1	24,3	21,1	19,9	20,1	19,1
400	460	407	36,3	38,1	29,4	31,5	23,7	25,8	22,7	24,8
450	510	450	40,9	53,5	33,1	44,2	26,7	36,2	25,5	34,7
500	550	483	45,4	71,2	36,8	58,9	29,7	48,3	28,3	46,2
560	580	515	50,8	93,9	41,2	77,8	33,2	63,8	31,7	61
630	610	526	57,2	125,7	46,3	103,5	37,4	84,9	35,7	81,3
710	640	546	64,5	167,7	52,2	138,2	42,1	113,2	40,2	108,4
800	670	563	-	-	58,8	183,6	47,4	150,1	45,3	144,7

Наименование полиэтилена			SDR 21		SDR 26		SDR 33		SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.		5 атм.		4 атм.		3,2 атм.
ПЭ 100			8 атм.		6,3 атм.		5 атм.		4 атм.
d, мм	L, мм	l , мм	e,мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг	e, мм	масса, кг
63	225	217	3	0,258	2,5	0,219	2	0,176	-	-
75	225	215	3,6	0,369	2,9	0,301	2,3	0,244	2	0,211
90	270	258	4,3	0,637	3,5	0,523	2,8	0,422	2,2	0,34
110	270	255	5,3	0,956	4,2	0,767	3,4	0,626	2,7	0,502
125	280	263	6	1,27	4,8	1,03	3,9	0,84	3,1	0,683
140	280	261	6,7	1,58	5,4	1,29	4,3	1,05	3,5	0,857
160	300	279	7,7	2,23	6,2	1,82	4,9	1,45	4	1,19
180	305	281	8,6	2,84	6,9	2,31	5,5	1,86	4,4	1,51
200	320	293	9,6	3,69	7,7	2,99	6,2	2,45	4,9	1,94
225	320	300	10,8	4,67	8,6	3,76	6,9	3,05	5,5	2,46
250	360	326	11,9	6,42	9,6	5,25	7,7	4,25	6,2	3,46
280	380	343	13,4	8,59	10,7	6,91	8,6	5,61	6,9	4,53
315	430	387	15	12,2	12,1	9,98	9,7	8,04	7,7	6,44
355	450	402	16,9	16,2	13,6	13,1	10,9	10,6	8,7	8,58
400	460	407	19,1	21,1	15,3	17,1	12,3	13,9	9,8	11,1
450	510	450	21,5	29,6	17,2	23,9	13,8	19,4	11	15,5
500	550	483	23,9	39,4	19,1	31,9	15,3	25,7	12,3	20,9
560	580	515	26,7	51,9	21,4	42,1	17,2	34,1	13,7	27,4
630	610	526	30	68,9	24,1	56,1	19,3	45,3	15,4	36,5
710	640	546	33,9	92,3	27,2	74,9	21,8	60,5	17,4	48,8
800	670	563	38,1	122,5	30,6	99,3	24,5	80,3	19,6	64,7
