Отводы из полиэтилена ПЭ80, ПЭ100

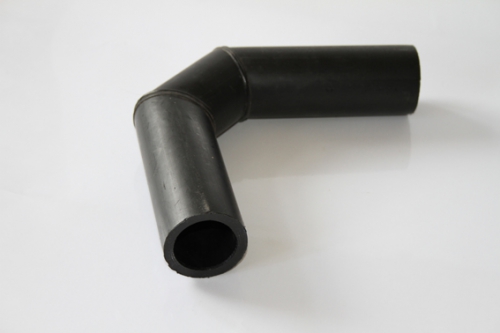

Отвод 90гр. односекторный




Наименование полиэтилена

SDR 11

SDR 13,6

SDR 17

SDR 17,6

Номинальное давление, атм.

ПЭ 80

10 атм.

8 атм.

7,5 атм.

6,3 атм.

ПЭ 100

12,5 атм.

10 атм.

9,5 атм.

8 атм.

d, мм

L, мм

l , мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

63

367

227

5,8

0,693

4,7

0,574

3,8

0,472

3,6

0,45

75

367

225

6,8

0,964

5,6

0,812

4,5

0,667

4,3

0,64

90

539

361

8,2

2,09

6,7

1,73

5,4

1,43

5,1

1,38

110

546

357

10

3,12

8,1

2,6

6,6

2,15

6,3

2,06

125

550

354

11,4

4,08

9,2

3,37

7,4

2,75

7,1

2,66

140

560

361

12,7

5,18

10,3

4,3

8,3

3,53

8

3,42

160

577

367

14,6

7

11,8

5,78

9,5

4,74

9,1

4,57

180

584

362

16,4

8,94

13,3

7,4

10,7

6,05

10,2

5,8

200

591

359

18,2

11,1

14,7

9,16

11,9

7,53

11,4

7,25

225

605

353

20,5

14,4

16,6

11,9

13,4

9,74

12,8

9,32

250

645

388

22,7

19

18,4

15,7

14,8

12,9

14,2

12,4

280

699

422

25,4

25,4

20,6

21,3

16,6

17,5

15,9

16,8

315

716

425

28,6

28,6

23,2

27,7

18,7

22,6

17,9

21,7

Наименование полиэтилена

SDR 21

SDR 26

SDR 33

Номинальное давление, атм.

ПЭ 80

5 атм.

4 атм.

3,2 атм.

ПЭ 100

6,3 атм.

5 атм.

4 атм.

d, мм

L, мм

l , мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг





мм













63

367

227

3

0,378

2,5

0,322

2

0,259

75

367

225

3,6

0,542

2,9

0,441

2,3

0,358

90

539

361

4,3

1,16

3,5

0,954

2,8

0,77

110

546

357

5,3

1,76

4,2

1,41

3,4

1,15

125

550

354

6

2,26

4,8

1,83

3,9

1,5

140

560

361

6,7

2,89

5,4

2,36

4,3

1,91

160

577

367

7,7

3,9

6,2

3,18

4,9

2,53

180

584

362

8,6

4,94

6,9

4,01

5,5

3,23

200

591

359

9,6

6,17

7,7

5,01

6,2

4,09

225

605

353

10,8

7,95

8,6

6,41

6,9

5,19

250

645

388

11,9

10,4

9,6

8,53

7,7

6,9

280

699

422

13,4

14,4

10,7

11,5

8,6

9,37

315

716

425

15

18,5

12,1

15,1

9,7

12,2

Отвод 90гр. двухсекторный

Два сетора применяются на отводах больших диаметров для снижения сопротивления в отводе. Для обеспечения необходимого рабочего давления рекомендуется применять  фасонные изделия с увеличенной толщиной стенки в соответствии с SDR следующего типоразмера.

Наименование полиэтилена

SDR 11

SDR 13,6

SDR 17

SDR 17,6

Номинальное давление, атм.

ПЭ 80

12,5 атм.

10 атм.

8 атм.

7,5 атм.

ПЭ 100

16 атм.

12,5 атм.

10 атм.

9,5 атм.

d, мм

L, мм

l , мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

355

937

452

32,2

53,5

26,1

44,3

21,1

36,4

20,1

34,8

400

937

446

36,3

67,9

29,4

56,1

23,7

45,9

22,7

44,1

450

1002

450

40,9

91,2

33,1

75,3

26,7

61,8

25,5

59,2

500

1096

483

45,4

122,9

36,8

101,7

29,7

83,4

28,3

79,8

560

1195

505

50,8

166,9

41,2

138,2

33,2

113,3

31,7

108,4

630

1307

525

57,2

230,7

46,3

190

37,4

155,9

35,7

149,2

710

1419

545

64,5

317

52,2

261,4

42,1

213,9

40,2

205

800

1558

563

-

-

58,8

361,7

47,4

295,7

45,3

285,1

Наименование полиэтилена

SDR 21

SDR 26

SDR 33

SDR 41

Номинальное давление, атм.

ПЭ 80

6,3 атм.

5 атм.

4 атм.

3,2 атм.

ПЭ 100

8 атм..

6,3 атм.

5 атм.

4 атм.

d, мм

L, мм

l , мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

355

937

452

16,9

29,5

13,6

23,9

10,9

19,4

8,7

15,6

400

937

446

19,1

37,6

15,3

30,5

12,3

24,8

9,8

19,8

450

1002

450

21,5

50,5

17,2

40,9

13,8

33,1

11

26,4

500

1096

483

23,9

68

19,1

55,1

15,3

44,5

12,3

36,1

560

1195

505

26,7

92,3

21,4

74,8

17,2

60,6

13,7

48,6

630

1307

525

30

126,6

24,1

103

19,3

83,1

15,4

67

710

1419

545

33,9

174,5

27,2

141,6

21,8

114,5

17,4

92,2

800

1558

563

38,1

241,3

30,6

195,6

24,5

158,1

19,6

127,5

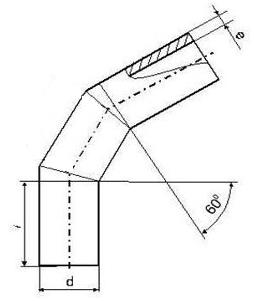

Отвод 60гр. односекторный


60 гр.JPG




Наименование полиэтилена

SDR 11

SDR 13,6

SDR 17

SDR 17,6

Номинальное давление, атм.

ПЭ 80

12,5 атм.

10 атм.

8 атм.

7,5 атм.

ПЭ 100

16 атм.

12,5 атм.

10 атм.

9,5 атм.

d, мм

L, мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг





















63

217

5,8

0,819

4,7

0,678

3,8

0,558

3,6

0,532

75

215

6,8

1,12

5,6

0,947

4,5

0,778

4,3

0,747

90

258

8,2

2,04

6,7

1,69

5,4

1,39

5,1

1,34

110

255

10

3,08

8,1

2,56

6,6

2,12

6,3

2,03

125

263

11,4

4,08

9,2

3,37

7,4

2,75

7,1

2,66

140

261

12,7

5,08

10,3

4,22

8,3

3,46

8

3,35

160

279

14,6

7,07

11,8

5,83

9,5

4,78

9,1

4,61

180

281

16,4

9,02

13,3

7,47

10,7

6,11

10,2

5,85

200

293

18,2

11,7

14,7

9,59

11,9

7,88

11,4

7,59

225

290

20,5

15,1

16,6

12,4

13,4

10,1

12,8

9,75

250

326

22,7

19,9

18,4

16,5

14,8

13,5

14,2

13

280

343

25,4

26,2

20,6

21,7

16,6

17,1

15,9

17

315

387

28,6

36,2

23,2

30

18,7

24,5

17,9

23,5

355

402

32,2

50,2

26,1

41,6

21,1

34,2

20,1

32,6

400

407

36,3

64,6

29,4

53,4

23,7

43,7

22,7

41,9

450

450

40,9

91,2

33,1

75,3

26,7

61,8

25,5

59,2

500

483

45,4

122,9

36,8

101,7

29,7

83,4

28,3

79,8

560

515

50,8

166,9

41,2

138,2

33,2

113,3

31,7

108,4

630

526

57,2

230,7

46,3

189,9

37,4

155,9

35,7

149,2

710

546

64,5

317

52,2

261,4

42,1

213,9

40,2

204,9

800

563

58,8

361,7

47,4

295,7

45,3

285,1


Наименование полиэтилена

SDR 21

SDR 26

SDR 33

SDR 41

Номинальное давление, атм.

ПЭ 80

6,3 атм.

5 атм.

4 атм.

3,2 атм.

ПЭ 100

8 атм.

6,3 атм.

5 атм.

4 атм.

d, мм

L, мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг





















63

217

3

0,447

2,5

0,381

2

0,306

-

-

75

215

3,6

0,632

2,9

0,514

2,3

0,419

2

0,361

90

258

4,3

1,13

3,5

0,93

2,8

0,751

2,2

0,605

110

255

5,3

1,73

4,2

1,39

3,4

1,13

2,7

0,911

125

263

6

2,26

4,8

1,83

3,9

1,5

3,1

1,22

140

261

6,7

2,83

5,4

2,31

4,3

1,87

3,5

1,53

160

279

7,7

3,93

6,2

3,21

4,9

2,56

4

2,1

180

281

8,6

4,99

6,9

4,05

5,5

3,26

4,4

2,64

200

293

9,6

6,46

7,7

5,24

6,2

4,28

4,9

3,39

225

290

10,8

8,31

8,6

6,7

6,9

5,43

5,5

4,38

250

326

11,9

10,9

9,6

8,97

7,7

7,26

6,2

5,92

280

343

13,4

14,6

10,7

11,7

8,6

9,52

6,9

7,69

315

387

15

20

12,1

16,4

9,7

13,2

7,7

10,6

355

402

16,9

27,7

13,6

22,5

10,9

18,2

8,7

14,7

400

407

19,1

35,7

15,3

29

12,3

23,6

9,8

18,9

450

450

21,5

50,5

17,2

40,9

13,8

33,1

11

26,5

500

483

23,9

68

19,1

55,1

15,3

44,5

12,3

36,1

560

515

26,7

92,3

21,4

74,8

17,2

60,6

13,7

48,6

630

526

30

126,6

24,1

103

19,3

83,1

15,4

66,9

710

546

33,9

174,5

27,2

141,6

21,8

114,5

17,4

92,2

800

563

38,1

241,3

30,6

195,6

24,5

158,1

19,6

127,5

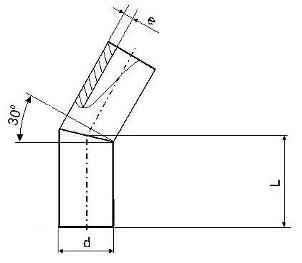

Отвод 45гр. односекционный

45 гр.JPG


Наименование полиэтилена

SDR 11

SDR 13,6

SDR 17

SDR 17,6

Номинальное давление, атм.

ПЭ 80

12,5 атм.

10 атм.

8 атм.

7,5 атм.

ПЭ 100

16 атм.

12,5 атм.

10 атм.

9,5 атм.

d, мм

L, мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

63

240

5,8

0,504

4,7

0,417

3,8

0,343

3,6

0,327

75

240

6,8

0,7

5,6

0,59

4,5

0,485

4,3

0,466

90

380

8,2

1,61

6,7

1,34

5,4

1,1

5,1

1,06

110

380

10

2,39

8,1

1,98

6,6

1,64

6,3

1,57

125

380

11,4

3,1

9,2

2,56

7,4

2,09

7,1

2,02

140

390

12,7

3,96

10,3

3,29

8,3

2,7

8

2,61

160

400

14,6

5,34

11,8

4,4

9,5

3,61

9,1

3,48

180

400

16,4

6,74

13,3

5,58

10,7

4,57

10,2

4,38

200

400

18,2

8,32

14,7

6,85

11,9

5,63

11,4

5,42

225

400

20,5

10,6

16,6

8,72

13,4

7,15

12,8

6,84

250

440

22,7

14,3

18,4

11,8

14,8

9,68

14,2

9,34

280

480

25,4

19,5

20,6

16,1

16,6

13,2

15,9

12,7

315

490

28,6

25,2

23,2

20,9

18,7

17,1

17,9

16,4

355

500

32,2

32,6

26,1

27

21,1

22,2

20,1

21,2

400

500

36,3

41,4

29,4

34,2

23,7

28

22,7

26,9

450

705

40,9

73,9

33,1

61,1

26,7

50,1

25,5

47,9

500

770

45,4

99,6

36,8

82,4

29,7

67,6

28,3

64,7

560

840

50,8

136,1

41,2

112,7

33,2

92,4

31,7

88,4

630

925

57,2

190,6

46,3

156,9

37,4

128,8

35,7

123,2

710

1015

64,5

265,9

52,2

219,2

42,1

179,5

40,2

171,9

800

1120

-

-

58,8

306,9

47,4

250,9

45,3

241,9


Наименование полиэтилена

SDR 21

SDR 26

SDR 33

SDR 41

Номинальное давление, атм.

ПЭ 80

6,3 атм.

5 атм.

4 атм.

3,2 атм.

ПЭ 100

8 атм.

6,3 атм.

5 атм.

4 атм.

d, мм

L, мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

63

240

3

0,275

2,5

0,234

2

0,188

-

-

75

240

3,6

0,394

2,9

0,321

2,3

0,261

2

0,225

90

380

4,3

0,9

3,5

0,736

2,8

0,594

2,2

0,479

110

380

5,3

1,35

4,2

1,08

3,4

0,882

2,7

0,707

125

380

6

1,72

4,8

1,39

3,9

1,14

3,1

0,927

140

390

6,7

2,21

5,4

1,8

4,3

1,46

3,5

1,19

160

400

7,7

2,97

6,2

2,42

4,9

1,93

4

1,58

180

400

8,6

3,73

6,9

3,02

5,5

2,44

4,4

1,98

200

400

9,6

4,62

7,7

3,74

6,2

3,06

4,9

2,42

225

400

10,8

5,83

8,6

4,7

6,9

3,81

5,5

3,07

250

440

11,9

7,85

9,6

6,42

7,7

5,19

6,2

4,23

280

480

13,4

10,8

10,7

8,73

8,6

7,08

6,9

5,72

315

490

15

13,9

12,1

11,4

9,7

9,16

7,7

7,34

355

500

16,9

18

13,6

14,6

10,9

11,8

8,7

9,53

400

500

19,1

22,9

15,3

18,6

12,3

15,1

9,8

12,1

450

705

21,5

40,9

17,2

33,1

13,8

26,8

11

21,4

500

770

23,9

55,1

19,1

44,7

15,3

36

12,3

29,3

560

840

26,7

75,3

21,4

61

17,2

49,4

13,7

39,6

630

925

30

104,5

24,1

85,1

19,3

68,6

15,4

55,3

710

1015

33,9

146,4

27,2

118,8

21,8

96

17,4

77,3

800

1120

38,1

204,7

30,6

166

24,5

134,2

19,6

108,2





Отвод 30гр. Односекционный

30 uh.JPG

Наименование полиэтилена

SDR 11

SDR 13,6

SDR 17

SDR 17,6

Номинальное давление, атм.

ПЭ 80

12,5 атм.

10 атм.

8 атм.

7,5 атм.

ПЭ 100

16 атм.

12,5 атм.

10 атм.

9,5 атм.

d, мм

L, мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

63

225

5,8

0,473

4,7

0,391

3,8

0,322

3,6

0,307

75

225

6,8

0,657

5,6

0,354

4,5

0,455

4,3

0,437

90

270

8,2

1,15

6,7

0,951

5,4

0,783

5,1

0,756

110

270

10

1,7

8,1

1,41

6,6

1,17

6,3

1,12

125

280

11,4

2,29

9,2

1,89

7,4

1,54

7,1

1,49

140

280

12,7

2,85

10,3

2,36

8,3

1,94

8

1,88

160

300

14,6

4

11,8

3,3

9,5

2,71

9,1

2,61

180

305

16,4

5,14

13,3

4,26

10,7

3,48

10,2

3,34

200

320

18,2

6,66

14,7

5,48

11,9

4,51

11,4

4,34

225

320

20,5

8,45

16,6

6,98

13,4

5,72

12,8

5,47

250

360

22,5

11,7

18,4

9,65

14,8

7,92

14,2

7,63

280

380

25,4

15,4

20,6

12,8

16,6

10,5

15,9

10

315

430

28,6

22,1

23,2

18,32

18,7

14,9

17,9

14,4

355

450

32,2

29,3

26,1

24,3

21,1

19,9

20,1

19,1

400

460

36,3

38,1

29,4

31,5

23,7

25,8

22,7

24,8

450

510

40,9

53,5

33,1

44,2

26,7

36,2

25,5

34,7

500

550

45,4

71,2

36,8

58,9

29,7

48,3

28,3

46,2

560

580

50,8

93,9

41,2

77,8

33,2

63,8

31,7

61

630

610

57,2

125,7

46,3

103,5

37,4

84,9

35,7

81,3

710

640

64,5

167,7

52,2

138,2

42,1

113,2

40,2

108,4

800

670

-

-

58,8

183,6

47,4

150,1

45,3

144,7




Наименование полиэтилена

SDR 21

SDR 26

SDR 33

SDR 41

Номинальное давление, атм.

ПЭ 80

6,3 атм.

5 атм.

4 атм.

3,2 атм.

ПЭ 100

8 атм.

6,3 атм.

5 атм.

4 атм.

d, мм

L, мм

e,мм

масса, кг

e,мм

масса, кг

e, мм

масса, кг

e, мм

масса, кг

63

225

3

0,258

2,5

0,219

2

0,176

-

-

75

225

3,6

0,369

2,9

0,301

2,3

0,244

2

0,211

90

270

4,3

0,637

3,5

0,523

2,8

0,422

2,2

0,34

110

270

5,3

0,956

4,2

0,767

3,4

0,626

2,7

0,502

125

280

6

1,27

4,8

1,03

3,9

0,84

3,1

0,683

140

280

6,7

1,58

5,4

1,29

4,3

1,05

3,5

0,857

160

300

7,7

2,23

6,2

1,82

4,9

1,45

4

1,19

180

305

8,6

2,84

6,9

2,31

5,5

1,86

4,4

1,51

200

320

9,6

3,69

7,7

2,99

6,2

2,45

4,9

1,94

225

320

10,8

4,67

8,6

3,76

6,9

3,05

5,5

2,46

250

360

11,9

6,42

9,6

5,25

7,7

4,25

6,2

3,46

280

380

13,4

8,59

10,7

6,91

8,6

5,61

6,9

4,53

315

430

15

12,2

12,1

9,98

9,7

8,04

7,7

6,44

355

450

16,9

16,2

13,6

13,1

10,9

10,6

8,7

8,58

400

460

19,1

21,1

15,3

17,1

12,3

13,9

9,8

11,1

450

510

21,5

29,6

17,2

23,9

13,8

19,4

11

15,5

500

550

23,9

39,4

19,1

31,9

15,3

25,7

12,3

20,9

560

580

26,7

51,9

21,4

42,1

17,2

34,1

13,7

27,4

630

610

30

68,9

24,1

56,1

19,3

45,3

15,4

36,5

710

640

33,9

92,3

27,2
