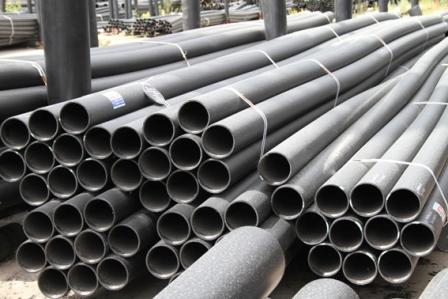

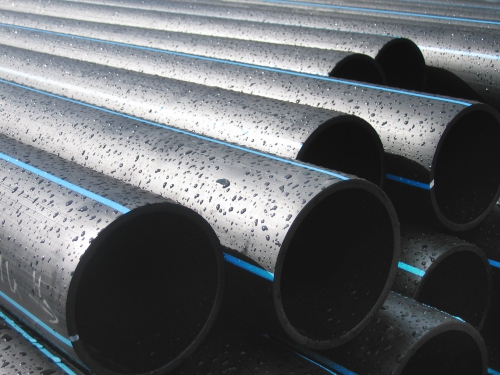

Трубы напорные и безнапорные из полиэтилена ПЭ80, ПЭ100 ГОСТ 18599-2001



Преимущества труб из полиэтилена третьего поколения

1. Уменьшение толщины стенки трубы.

При тех же условиях эксплуатации (давление и коэффициент безопасности) возможно использование труб с более тонкими стенками.

2. Увеличение коэффициента безопасности

Если не требуется изменения размеров трубы или рабочего давления, ПЭ100 на сегодняшний день обеспечивает максимальный уровень надёжности полиэтиленовых трубопроводов: наивысший коэффициент безопасности, низкую чувствительность к надрезу, наивысшее сопротивление быстрому распределнию трещин.

Данные преимущества высокопрочного ПЭ100 существенно повышают его конкурентоспособность по отношению к традиционным материалам. Благодаря гибкости и высокой стойкости к растрескиванию ПЭ100 трубы из полиэтилена данного класса могут применяться для укладки в узкие траншеи, бестраншейной укладки или ремонте существующих линий методом протяжки.

ПЭ

SDR 41

SDR 33

SDR 26

SDR 21

SDR 17,6

SDR 17

SDR 13,6

SDR 11

SDR 9

Номинальное давление, атм.

ПЭ80

3,2 атм.

4 атм.

5 атм.

6,3 атм.

7,5 атм.

8 атм.

10 атм.

12,5 атм.

16 атм.

ПЭ100

4 атм.

5 атм.

6,3 атм.

8 атм.

9,5 атм.

10 атм.

12,5 атм.

16 атм.

20 атм.

Ø мм

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

Стен ка, мм

Масса 1 п.м, кг

16

-

-

-

-

-

-

-

-

2,0*

0,09

20

-

-

-

-

-

-

2,0*

0,116

2,3

0,132

25

-

-

-

-

-

-

2,0*

0,148

2,3

0,169

2,8

0,198

32

-

-

-

-

-

2,0*

0,193

2,4

0,229

3,0*

0,277

3,6

0,325

40

-

-

-

2,0*

0,244

2,3

0,281

2,4

0,292

3

0,353

3,7

0,427

4,5

0,507

50

-

-

2

0,308

2,4

0,369

2,9

0,436

3

0,449

3,7

0,545

4,6

0,663

5,6

0,786

63

-

2

0,392

2,5

0,488

3

0,573

3,6

0,682

3,8

0,715

4,7

0,869

5,8

1,05

7,1

1,25

75

2,0*

0,469

2,3

0,543

2,9

0,668

3,6

0,821

4,3

0,97

4,5

1,01

5,6

1,23

6,8

1,46

8,4

1,76

90

2,2

0,63

2,8

0,782

3,5

0,969

4,3

1,18

5,1

1,4

5,4

1,45

6,7

1,76

8,2

2,12

10,1

2,54

110

2,7

0,93

3,4

1,16

4,2

1,42

5,3

1,77

6,3

2,07

6,6

2,16

8,1

2,61

10

3,14

12,3

3,78

125

3,1

1,22

3,9

1,5

4,8

1,83

6

2,26

7,1

2,66

7,4

2,75

9,2

3,37

11,4

4,08

14

4,87

140

3,5

1,53

4,3

1,87

5,4

2,31

6,7

2,83

8

3,35

8,3

3,46

10,3

4,22

12,7

5,08

15,7

6,12

160

4

1,98

4,9

2,41

6,2

3,03

7,7

3,71

9,1

4,35

9,5

4,51

11,8

5,5

14,6

6,67

17,9

7,97

180

4,4

2,47

5,5

3,05

6,9

3,78

8,6

4,66

10,2

5,47

10,7

5,71

13,3

6,98

16,4

8,43

20,1

10,1

200

4,9

3,03

6,2

3,82

7,7

4,68

9,6

5,77

11,4

6,78

11,9

7,04

14,7

8,56

18,2

10,4

22,4

12,5

225

5,5

3,84

6,9

4,76

8,6

5,88

10,8

7,29

12,8

8,55

13,4

8,94

16,6

10,9

20,5

13,2

25,2

15,8

250

6,2

4,81

7,7

5,9

9,6

7,29

11,9

8,92

14,2

10,6

14,8

11

18,4

13,4

22,7

16,2

27,9

19,4

280

6,9

5,96

8,6

7,38

10,7

9,09

13,4

11,3

15,9

13,2

16,6

13,8

20,6

16,8

25,4

20,3

31,3

24,4

315

7,7

7,49

9,7

9,35

12,1

11,6

15

14,2

17,9

16,7

18,7

17,4

23,2

21,3

28,6

25,7

35,2

30,8

355

8,7

9,53

10,9

11,8

13,6

14,6

16,9

18

20,1

21,2

21,1

22,2

26,1

27

32,2

32,6

39,7

39,2

400

9,8

12,1

12,3

15,1

15,3

18,6

19,1

22,9

22,7

26,9

23,7

28

29,4

34,2

36,3

41,4

44,7

49,7

450

11

15,2

13,8

19

17,2

23,5

21,5

29

25,5

34

26,7

35,5

33,1

43,3

40,9

52,4

50,3

62,9

500

12,3

19

15,3

23,4

19,1

29

23,9

35,8

28,3

42

29,7

43,9

36,8

53,5

45,4

64,7

55,8

77,5

560

13,7

23,6

17,2

29,4

21,4

36,3

26,7

44,8

31,7

52,6

33,2

55

41,2

67,1

50,8

81

62,5

97,3

630

15,4

29,9

19,3

37,1

24,1

46

30

56,5

35,7

66,6

37,4

69,6

46,3

84,8

57,2

103

70,3

123

710

17,4

38,1

21,8

47,3

27,2

58,5

33,9

72,1

40,2

84,7

42,1

88,4

52,2

108

64,5

131

-

800

19,6

48,3

24,5

59,9

30,6

74,1

38,1

91,4

45,3

108

47,4

112

58,8

137

72,6

166

-

900

22

60,9

27,6

75,9

34,4

93,8

42,9

116

51

136

53,3

142

66,1

173

-

-

1000

24,5

75,4

30,6

93,5

38,2

116

47,7

143

56,6

168

59,3

175

73,5

214

-

-

1200

29,4

108

36,7

134

45,9

167

57,2

206

68

242

71,1

252

-

-

-

* Минимальная Стенка труб округлена до ближайшего значения 2,0; 2,3 и 3,0 мм.

В таблице применены следующие термины с соответствующими определениями:

Cтандартное размерное отношение SDR. Отношение номинального наружного диаметра трубы d к номинальной толщине стенки е.

Соотношение между SDR и S определяют по следующей формуле: SDR= 2S+1 где S — серия трубы.

Серия труб S: Нормированное значение, определяемое по формуле S= σ/ MOP где σ — допускаемое напряжение в стенке трубы, равное MRS/ C, МПа:

MRS минимальная длительная прочность, МПа, С—коэффициент запаса прочности, равный 1,25 для воды;

MOP максимальное рабочее давление, МПа.

 Номинальное давление атм. для трубопроводов систем водоснабжения - номинальное давление, соответствующее постоянному максимальному рабочему давлению МОР воды при 20°С.

 Номинальный наружный диаметр d (мм): Условное обозначение размера, соответствующее минимальному среднему наружному диаметру
