Тройники из полиэтилена ПЭ80, ПЭ100

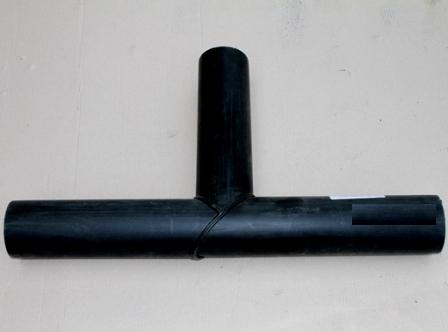

Тройник сварной равнопроходный

Для обеспечения необходимого рабочего давления рекомендуется применять фасонные изделия с увеличенной толщиной стенки в соответствии с SDR следующего типоразмера.

Наименование полиэтилена		SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80		12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100		16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	e,мм	масса, кг	e, мм	масса, кг	e,мм	масса, кг	e, мм	масса,кг
63	600	5,8	1,19	4,7	0,988	3,8	0,813	3,6	0,775
75	700	6,8	1,93	5,6	1,63	4,5	1,34	4,3	1,29
90	780	8,2	3,12	6,7	2,59	5,4	2,13	5,1	2,06
110	780	10	4,55	8,1	3,78	6,6	3,13	6,3	3
125	780	11,4	5,85	9,2	4,84	7,4	3,95	7,1	3,82
140	780	12,7	7,21	10,3	5,99	8,3	4,91	8	4,76
160	780	14,6	9,34	11,8	7,7	9,5	6,31	9,1	6,09
180	780	16,4	11,6	13,3	9,63	10,7	7,88	10,2	7,55
200	780	18,2	14,1	14,7	11,6	11,9	9,57	11,4	9,22
225	780	20,5	17,6	16,6	14,6	13,4	11,9	12,8	11,4
250	920	22,7	25,8	18,4	21,3	14,8	17,5	14,2	16,9
280	920	25,4	31,7	20,6	26,2	16,6	21,5	15,9	20,6
315	920	28,6	39,2	23,2	32,5	18,7	26,5	17,9	25,5
355	1000	32,2	53,6	26,1	44,4	21,1	36,5	20,1	34,9
400	1400	36,3	99,4	29,4	82,1	23,7	67,2	22,7	64,6
450	1440	40,9		33,1	105,2	26,7	86,3	25,5	82,6
500	1500	45,4	161,8	36,8	133,8	29,7	109,8	28,3	105
560	1700	50,8	230	41,2	190,6	33,2	156,2	31,7	149,4
630	1800	57,2	305,9	46,3	251,9	37,4	206,7	35,7	197,8
710	1900	64,5	404,8	52,2	333,7	42,1	273,2	40,2	261,7
800	2000	-	-	58,8	438,4	47,4	358,4	45,3	345,6

Наименование полиэтилена		SDR 11		SDR 13,6		SDR 17		SDR 17,6
Номинальное давление, атм.
ПЭ 80		12,5 атм.		10 атм.		8 атм.		7,5 атм.
ПЭ 100		16 атм.		12,5 атм.		10 атм.		9,5 атм.
d, мм	L, мм	e,мм	масса, кг	e, мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг
63	600	5,8	0,912	4,7	0,755	3,8	0,621	3,6	0,592
75	700	6,8	1,48	5,6	1,25	4,5	1,02	4,3	1
90	780	8,2	2,39	6,7	1,98	5,4	1,63	5,1	1,58
110	780	10	3,5	8,1	2,91	6,6	2,41	6,3	2,31
125	780	11,4	4,52	9,2	3,73	7,4	3,05	7,1	2,95
140	780	12,7	5,59	10,3	4,64	8,3	3,81	8	3,69
160	780	14,6	7,27	11,8	6	9,5	4,92	9,1	4,74
180	780	16,4	9,1	13,3	7,54	10,7	6,17	10,2	5,91
200	780	18,2	11,1	14,7	9,16	11,9	7,53	11,4	7,26
225	780	20,5	14	16,6	11,5	13,4	9,45	12,8	9,04
250	920	22,7	20,3	18,4	16,8	14,8	13,8	14,2	13,3
280	920	25,4	25,2	20,6	20,8	16,6	17,1	15,9	16,4
315	920	28,6	31,4	23,2	26	18,7	21,3	17,9	20,4
355	1000	32,2	43,1	26,1	35,7	21,1	29,4	20,1	28
400	1400	36,3	78,7	29,4	65	23,7	53,2	22,7	51,1
450	1440	40,9	101,4	33,1	83,8	26,7	68,7	25,5	65,8
500	1500	45,4	129,4	36,8	107	29,7	87,8	28,3	84
560	1700	50,8	183,9	41,2	152,3	33,2	124,9	31,7	119,4
630	1800	57,2	245,7	46,3	202,2	37,4	166	35,7	158,8
710	1900	64,5	326,8	52,2	269,5	42,1	220,6	40,2	211,3
800	2000	-	-	58,8	356,2	47,4	291,2	45,3	280,8

Наименование полиэтилена		SDR 21		SDR 26		SDR 33		SDR 41
Номинальное давление, атм.
ПЭ 80		6,3 атм.		5 атм.		4 атм.		3,2 атм.
ПЭ 100		8 атм.		16 атм.,3		5 атм.		4 атм.
d, мм	L, мм	e,мм	масса , кг	e, мм	масса, кг	e,мм	масса, кг	e, мм	масса, кг
63	600	3	0,498	2,5	0,424	2	0,34	-
75	700	3,6	0,831	2,9	0,676	2,3	0,55	2	0,475
90	780	4,3	1,33	3,5	1,09	2,8	0,88	2,2	0,709
110	780	5,3	1,97	4,2	1,58	3,4	1,29	2,7	1,04
125	780	6	2,5	4,8	2,03	3,9	1,66	3,1	1,35
140	780	6,7	3,11	5,4	2,54	4,3	2,06	3,5	1,68
160	780	7,7	4,04	6,2	3,3	4,9	2,63	4	2,16
180	780	8,6	5,03	6,9	4,08	5,5	3,29	4,4	2,67
200	780	9,6	6,17	7,7	5,01	6,2	4,09	4,9	3,24
225	780	10,8	7,71	8,6	6,22	6,9	5,03	5,5	4,06
250	920	11,9	11,2	9,6	9,15	7,7	7,4	6,2	6,04
280	920	13,4	14	10,7	11,3	8,6	9,15	6,9	7,39
315	920	15	17,4	12,1	14,2	9,7	11,4	7,7	9,16
355	1000	16,9	23,8	13,6	19,3	10,9	15,6	8,7	12,6
400	1400	19,1	43,5	15,3	35,3	12,3	28,7	9,8	23
450	1440	21,5	56,1	17,2	45,5	13,8	36,8	11	29,4
500	1500	23,9	71,6	19,1	58	15,3	46,8	12,3	38
560	1700	26,7	102	21,4	82,4	17,2	66,7	13,7	53,4
630	1800	30	135	24,1	110	19,3	88,5	15,4	71,3
710	1900	33,9	180	27,2	146	21,8	118	17,4	95,1
800	2000	38,1	237	30,6	193	24,5	156	19,6	126

Тройник неравнопроходный с приваренным переходом или переходами

Наименование полиэтилена			SDR 11			SDR 13,6			SDR 17			SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.			10 атм.			8 атм.			7,5 атм.
ПЭ 100			16 атм.			12,5 атм.			10 атм.			9,5 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
63х32	600,00	376,80	5,80	3,00	0,96	4,70	2,40	0,80	3,80	2,00	0,66	3,60	-	-
63х40	600,00	369,90		3,70	0,97		3,00	0,80		2,40	0,66		2,30	0,61
63х50	600,00	361,30		4,60	0,97		3,70	0,80		3,00	0,66		2,90	0,61
75х40	700,00	430,30	6,80	3,70	1,56	5,60	3,00	1,31	4,50	2,40	1,08	4,30	2,30	1,02
75х50	700,00	421,70		4,60	1,56		3,70	1,31		3,00	1,08		2,90	1,02
75х63	700,00	410,40		5,80	1,56		4,70	1,31		3,80	1,08		3,60	1,02
90х50	780,00	474,60	8,20	4,60	2,51	6,70	3,70	2,08	5,40	3,00	1,71	5,10	2,90	1,63
90х63	780,00	463,40		5,80	2,51		4,70	2,08		3,80	1,71		3,60	1,63
90х75	780,00	453,00		6,80	2,50		5,60	2,08		4,50	1,71		4,30	1,63
110х50	780,00	492,00	10,00	4,60	3,70	8,10	3,70	3,08	6,60	3,00	2,54	6,30	2,90	2,39
110х63	780,00	480,70		5,80	3,70		4,70	3,08		3,80	2,54		3,60	2,39
110х75	780,00	470,30		6,80	3,70		5,60	3,07		4,50	2,54		4,30	2,39
110х90	780,00	457,30		8,20	3,69		6,70	3,06		5,40	2,53		5,10	2,44
125х63	780,00	493,70	11,40	5,80	4,79	9,20	4,70	3,97	7,40	3,80	3,23	7,10	3,60	3,13
125х75	780,00	483,30		6,80	4,79		5,60	3,96		4,50	3,23		4,30	3,12
125х90	780,00	470,30		8,20	4,78		6,70	3,95		5,40	3,22		5,10	3,12
125х110	780,00	453,00		10,00	4,75		8,10	3,93		6,60	3,20		6,30	3,10
140х75	780,00	496,30	12,70	6,80	5,95	10,30	5,60	4,94	8,30	4,50	4,05	8,00	4,30	3,92
140х90	780,00	483,30		8,20	5,94		6,70	4,94		5,40	4,05		5,10	3,92
140х110	780,00	466,00		10,00	5,92		8,10	4,92		6,60	4,03		6,30	3,90
140х125	780,00	453,00		11,40	5,89		9,20	4,89		7,40	4,01		7,10	3,88
160х90	780,00	500,60	14,60	8,20	7,78	11,80	6,70	6,42	9,50	5,40	5,26	9,10	5,10	5,07
160х110	780,00	483,30		10,00	7,75		8,10	6,40		6,60	5,24		6,30	5,06
160х125	780,00	470,30		11,40	7,73		9,20	6,37		7,40	5,22		7,10	5,04
160х140	780,00	457,30		12,70	7,68		10,30	6,34		8,30	5,19		8,00	5,01

Наименование полиэтилена			SDR 11			SDR 13,6			SDR 17			SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.			10 атм.			8 атм.			7,5 атм.
ПЭ 100			16 атм.			12,5 атм.			10 атм.			9,5 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
180х90	780	517,9	16,4	8,2	9,8	13,3	6,7	8,12	10,7	5,4	6,64	10,2	5,1	6,36
180х110	780	500,6		10	9,78		8,1	8,1		6,6	6,62		6,3	6,35
180х125	780	487,6		11,4	9,75		9,2	8,07		7,4	6,6		7,1	6,33
180х140	780	474,6		12,7	9,71		10,3	8,04		8,3	6,57		8	6,3
180х160	780	457,3		14,6	9,64		11,8	7,98		9,5	6,52		9,1	6,25
200х110	780	517,9	18,2	10	12	14,7	8,1	9,91	11,9	6,6	8,15	11,4	6,3	7,85
200х125	780	505		11,4	12		9,2	9,89		7,4	8,13		7,1	7,83
200х140	780	492		12,7	12		10,3	9,85		8,3	8,1		8	7,81
200х160	780	474,6		14,6	11,9		11,8	9,79		9,5	8,05		9,1	7,76
200х180	780	457,3		16,4	11,8		13,3	9,71		10,7	7,98		10,2	7,69
225х110	780	539,6	20,5	10	15,2	16,6	8,1	12,6	13,4	6,6	10,3	12,8	6,3	9,88
225х125	780	526,6		11,4	15,2		9,2	12,6		7,4	10,3		7,1	9,9
225х140	780	513,6		12,7	15,1		10,3	12,5		8,3	10,3		8	9,8
225х160	780	496,3		14,6	15,1		11,8	12,5		9,5	10,2		9,1	9,8
225х180	780	479		16,4	15		13,3	12,5		10,7	10,1		10,2	9,7
225х200	780	461,7		18,2	14,8		14,7	12,4		11,9	10,1		11,4	9,6
250х160	920	587,9	22,7	14,6	21,9	18,4	11,8	12,3	14,8	9,5	14,9	14,2	9,1	14,3
250х180	920	570,6		16,4	21,8		13,3	18,1		10,7	14,8		10,2	14,3
250х200	920	553,3		18,2	21,7		14,7	18		11,9	14,7		11,4	14,2
250х225	920	531,7		20,5	21,4		16,6	17,9		13,4	14,5		12,8	14
280х180	920	596,6	25,4	16,4	27,3	20,6	13,3	22,6	16,6	10,7	18,5	15,9	10,2	17,7
280х200	920	579,3		18,2	27,1		14,7	22,5		11,9	18,4		11,4	17,7
280х225	920	557,6		20,5	26,9		16,6	22,3		13,4	18,3		12,8	17,5
280х250	920	536		22,7	26,6		18,4	22		14,8	18,1		14,2	17,3

Наименование полиэтилена			SDR 11			SDR 13,6			SDR 17			SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.			10 атм.			8 атм.			7,5 атм.
ПЭ 100			16 атм.			12,5 атм.			10 атм.			9,5 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
315х180	920	646,9	28,6	16,4	34,8	23,2	13,3	28,8	18,7	10,7	23,6	17,9	10,2	22,6
315х200	920	629,6		18,2	34,7		14,7	28,7		11,9	23,5		11,4	22,5
315х225	920	607,9		20,5	34,5		16,6	28,6		13,4	23,3		12,8	22,4
315х250	920	586,3		22,7	34,2		18,4	28,4		14,8	23,2		14,2	22,2
315х280	920	560,3		25,4	33,8		20,6	28		16,6	22,9		15,9	22
355х225	1000	682,6	32,2	20,5	47,6	26,1	16,6	39,4	21,1	13,4	32,4	20,1	12,8	30,9
355х250	1000	660,9		22,7	47,3		18,4	39,2		14,8	32,2		14,2	30,7
355х280	1000	635		25,4	46,9		20,6	38,9		16,6	31,9		15,9	30,5
355х315	1000	604,6		28,6	46,3		23,2	38,4		18,7	31,5		17,9	30,1
400х250	1400	899,9	36,3	22,7	84,8	29,4	18,4	70,1	23,7	14,8	57,4	22,7	14,2	55,1
400х280	1400	873,9		25,4	84,4		20,6	69,8		16,6	57,1		15,9	54,9
400х315	1400	843,6		28,6	83,8		23,2	69,3		18,7	56,7		17,9	54,5
400х355	1400	809		32,2	82,9		26,1	68,5		21,1	56,1		20,1	53,9
450х280	1440	937,2	40,9	25,4	109,8	33,1	20,6	90,8	26,7	16,6	74,4	25,5	15,9	71,3
450х315	1440	906,9		28,6	109,2		23,2	90,3		18,7	74		17,9	70,9
450х355	1440	872,3		32,2	108,3		26,1	89,5		21,1	73,4		20,1	70,3
450х400	1440	833,3		36,3	107		29,4	88,5		23,7	72,5		22,7	69,5
500х315	1500	980,2	45,4	28,6	140,5	36,8	23,2	116,3	29,7	18,7	95,4	28,3	17,9	91,3
500х355	1500	945,6		32,2	139,6		26,1	115,5		21,1	94,8		20,1	90,7
500х400	1500	906,6		36,3	138,3		29,4	114,4		23,7	93,8		22,7	89,9
500х450	1500	863,3		40,9	136,4		33,1	112,8		26,7	92,5		25,5	88,8
560х355	1700	1097,5	50,8	32,2	199	41,2	26,1	164,8	33,2	21,1	135,1	31,7	20,1	129,3
560х400	1700	1058,6		36,3	197,7		29,4	163,7		23,7	134,2		22,7	128,4
560х450	1700	1015,3		40,9	195,8		33,1	162,2		26,7	132,9		25,5	127,2
560х500	1700	972		45,4	193,4		36,8	160,2		29,7	131,2		2,3	125,6

Наименование полиэтилена			SDR 11			SDR 13,6			SDR 17			SDR 17,6
Номинальное давление, атм.
ПЭ 80			12,5 атм.			10 атм.			8 атм.			7,5 атм.
ПЭ 100			16 атм.			12,5 атм.			10 атм.			9,5 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
630х400	1800	1169,2	57,2	36,3	245,7	46,3	29,4	202,2	37,4	23,7	166	35,7	22,7	158,8
630х450	1800	1125,9		40,9	245,7		33,1	202,2		26,7	166		25,5	158,8
630х500	1800	1082,6		45,4	245,7		36,8	202,2		29,7	166		28,3	158,8
630х560	1800	1030,6		50,8	245,7		41,2	202,2		33,2	166		31,7	158,8
710х450	1900	1435,2	64,5	40,9	373,5	52,2	33,1	308,2	42,1	26,7	252	40,2	25,5	241,8
710х500	1900	1391,9		45,4	372,3		36,8	307,2		29,7	251,2		28,3	241
710х560	1900	1339,9		50,8	370,2		41,2	305,5		33,2	249,7		31,7	239,6
710х630	1900	1279,3		57,2	366,8		46,3	302,6		37,4	247,4		35,7	237,4
800х500	2000	1519,8	-	-	-	58,8	36,8	408,6	47,4	29,7	333,7	45,3	28,3	322
800х560	2000	1467,8		-	-		41,2	406,8		33,2	333,2		31,7	320,7
800х630	2000	1407,2		-	-		46,3	404		37,4	329,9		35,7	318,4
800х710	2000	1337,9		-	-		52,2	399,5		42,1	326,2		40,2	314,8

Наименование полиэтилена			SDR 21			SDR 26			SDR 33			SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.			5 атм.			4 атм.			3,2 атм.
ПЭ 100			8 атм.			16 атм.,3			5 атм.			4 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
63х40	600	369,9	3	2	0,528	2,5	-	-	-	-	-	-	-	-
63х50	600	361,3	3	2,4	0,528	2,5	2	0,449	-	-	-	-	-	-
75х40	700	430,3	3,6	2	0,875	2,9	-	-	2,3	-	-	-	-	-
75х50	700	421,7		2,4	0,876		2	0,713		-	-	-	-	-
75х63	700	410,4		3	0,875		2,5	0,712		2	0,579	-	-	-
90х50	780	474,6	4,3	2,4	1,4	3,5	2	1,15	2,8	-	-	2,2	-	-
90х63	780	463,4		3	1,39		2,5	1,15		-	0,925		-	-
90х75	780	453		3,6	1,39		2,9	1,14		2,3	0,924		2	0,746
110х50	780	492	5,3	2,4	2,09	4,2	2	1,67	3,4	-	-	2,7	-	-
110х63	780	480,7		3	2,08		2,5	1,67		2	1,37		-	-
110х75	780	470,3		3,6	2,08		2,9	1,67		2,3	1,37		2	1,1
110х90	780	457,3		4,3	2,08		3,5	1,67		2,8	1,36		2,2	1,09
125х63	780	493,7	6	3	2,66	4,8	2,5	2,15	3,9	2	1,76	3,1	-	-
125х75	780	483,3		3,6	2,65		2,9	2,15		2,3	1,76		2	1,44
125х90	780	470, 3		4,3	2,65		3,5	2,15		2,8	1,76		2,2	1,43
125х110	780	453		5,3	2,63		4,2	2,13		3,4	1,75		2,7	1,42
140х75	780	496,3	6,7	3,6	3,32	5,4	2,9	2,71	4,3	2,3	2,19	3,5	2	1,8
140х90	780	483,3		4,3	3,31		3,5	2,7		2,8	2,19		2,2	1,79
140х110	780	466		5,3	3,3		4,2	2,69		3,4	2,18		2,7	1,78
140х125	780	453		6	3,28		4,8	2,68		3,9	2,17		3,1	1,77
160х90	780	500,6	7,7	4,3	4,33	6,2	3,5	3,54	4,9	2,8	2,81	4	2,2	2,31
160х110	780	483,3		5,3	4,31		4,2	3,52		3,4	2,8		2,7	2,3
160х125	780	470,3		6	4,3		4,8	3,51		3,9	2,79		3,1	2,29
160х140	780	457,3		6,7	4,27		5,4	3,49		4,3	2,78		3,5	2,28

Наименование полиэтилена			SDR 21			SDR 26			SDR 33			SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.			5 атм.			4 атм.			3,2 атм.
ПЭ 100			8 атм.			16 атм.,3			5 атм.			4 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
180х90	780	517,9	8,6	4,3	5,42	6,9	3,5	4,4	5,5	2,8	3,55	4,4	2,2	2,88
180х110	780	500,6		5,3	5,41		4,2	4,39		3,4	3,54		2,7	2,87
180х125	780	487,6		6	5,39		4,8	4,38		3,9	3,53		3,1	2,86
180х140	780	474,6		6,7	5,37		5,4	4,36		4,3	3,52		3,5	2,85
180х160	780	457,3		7,7	5,33		6,2	4,32		4,9	3,49		4	2,82
200х110	780	517,9	9,6	5,3	6,68	7,7	4,2	5,42	6,2	3,4	4,43	4,9	2,7	3,51
200х125	780	505		6	6,66		4,8	5,41		3,9	4,41		3,1	3,51
200х140	780	492		6,7	6,64		5,4	5,39		4,3	4,4		3,5	3,49
200х160	780	474,6		7,7	6,6		6,2	5,36		4,9	4,37		4	3,47
200х180	780	457,3		8,6	6,54		6,9	5,31		5,5	4,33		4,4	3,44
225х110	780	539,6	10,8	5,3	8,42	8,6	4,2	6,79	6,9	3,4	5,5	5,5	2,7	4,44
225х125	780	526,6		6	8,4		4,8	6,78		3,9	5,49		3,1	4,43
225х140	780	513,6		6,7	8,38		5,4	6,76		4,3	5,47		3,5	4,42
225х160	780	496,3		7,7	8,33		6,2	6,73		4,9	5,44		4	4,39
225х180	780	479		8,6	8,28		6,9	6,68		5,5	5,41		4,4	4,3
225х200	780	461,7		9,6	8,2		7,7	6,62		6,2	5,36		4,9	4,32
250х160	920	587,9	11,9	7,7	12,1	9,6	6,2	9,86	7,7	4,9	7,98	6,2	4	6,5
250х180	920	570,6		8,6	12		6,9	9,81		5,5	7,94		4,4	6,47
250х200	920	553,3		9,6	11,9		7,7	9,75		6,2	7,89		4,9	6,43
250х225	920	531,7		10,8	11,8		8,6	9,65		6,9	7,81		5,5	6,36
280х180	920	596,6	13,4	8,6	15,2	10,7	6,9	12,2	8,6	5,5	9,92	6,9	4,4	8,01
280х200	920	579,3		9,6	15,1		7,7	12,2		6,2	9,87		4,9	7,97
280х225	920	557,6		10,6	15		8,6	12,1		6,9	9,79		5,5	7,91
280х250	920	536		11,9	14,8		9,6	11,9		7,7	9,69		6,2	7,83

Наименование полиэтилена			SDR 21			SDR 26			SDR 33			SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.			5 атм.			4 атм.			3,2 атм.
ПЭ 100			8 атм.			16 атм.,3			5 атм.			4 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
315х180	920	646,9	15	8,6	19,2	12,1	6,9	15,7	9,7	5,5	12,7	7,7	4,4	10,2
315х200	920	629,6		9,6	19,2		7,7	15,7		6,2	12,6		4,9	10,1
315х225	920	607,9		10,8	19,1		8,6	15,6		6,9	12,6		5,5	10,1
315х250	920	586,3		11,9	18,9		9,6	15,5		7,7	12,5		6,2	10
315х280	920	560,3		13,4	18,7		10,7	15,3		8,6	12,3		6,9	9,9
355х225	1000	682,6	16,9	10,8	26,3	13,6	8,6	21,3	10,9	9,7	17,2	8,7	5,5	13,9
355х250	1000	660,9		11,9	26,1		9,6	21,2		7,7	17,1		6,2	13,9
355х280	1000	635		13,4	25,9		10,7	21		8,6	17		6,9	13,7
355х315	1000	604,6		15	25,6		12,1	20,8		9,7	16,8		7,7	13,6
400х250	1400	899,9	19,1	16,9	46,9	15,3	9,6	38,1	12,3	7,7	30,9	9,8	6,2	24,8
400х280	1400	873,9		13,4	46,7		10,7	38		8,6	30,8		6,9	24,7
400х315	1400	843,6		15	46,4		12,1	37,7		9,7	30,6		7,7	24,5
400х355	1400	809		16,9	45,9		13,6	37,3		10,9	30,2		8,7	24,3
450х280	1440	937,2	21,5	13,4	60,8	17,2	10,7	49,3	13,8	8,6	39,8	11	6,9	31,9
450х315	1440	906,9		15	60,5		12,1	49		9,7	39,6		7,7	31,7
450х355	1440	872,3		16,9	60		13,6	48,6		10,9	39,3		8,7	31,5
450х400	1440	833,3		19,1	59,3		15,3	48		12,3	38,8		9,8	31,1
500х315	1500	980,2	23,9	15	77,8	19,1	12,1	63,1	15,3	9,7	50,9	12,3	7,7	41,3
500х355	1500	945,6		16,9	77,3		13,6	62,7		10,9	50,5		8,7	41,1
500х400	1500	906,6		19,1	76,6		15,3	62		12,3	50,1		9,8	40,7
500х450	1500	863,3		21,5	75,5		17,2	61,2		13,8	49,4		11	40,1
560х355	1700	1097,5	26,7	16,9	110,1	21,4	13,6	89,3	17,2	10,9	72,2	13,7	8,7	58,1
560х400	1700	1058,6		19,1	109,4		15,3	88,7		12,3	71,8		9,8	57,7
560х450	1700	1015,3		21,5	108,3		17,2	87,8		13,8	71,1		11	57,1
560х500	1700	972		23,9	107		19,1	86,7		15,3	70,2		12,3	56,4

Наименование полиэтилена			SDR 21			SDR 26			SDR 33			SDR 41
Номинальное давление, атм.
ПЭ 80			6,3 атм.			5 атм.			4 атм.			3,2 атм.
ПЭ 100			8 атм.			16 атм.,3			5 атм.			4 атм.
dxd1, мм	L, мм	B, мм	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса, кг	e, мм	e1, мм	масса,кг	e, мм	e1, мм	масса, кг
630х400	1800	1169,2	30	19,1	134,8	24,1	15,3	109,7	19,3	12,3	88,5	15,4	9,8	71,3
630х450	1800	1125,9		21,5	134,8		17,2	109,7		13,8	88,5		11	71,3
630х500	1800	1082,6		23,9	134,8		19,1	109,7		15,3	88,5		12,3	71,3
630х560	1800	1030,6		26,7	134,8		21,4	109,7		17,2	88,5		13,7	71,3
710х450	1900	1435,2	33,9	21,5	205,9	27,2	17,2	167,1	21,8	13,8	134,9	17,4	11	108,9
710х500	1900	1391,9		23,9	205,2		19,1	166,6		15,3	134,4		12,3	108,9
710х560	1900	1339,9		26,7	204		21,4	165,6		17,2	133,7		13,7	107,9
710х630	1900	1279,3		21,5	202,1		24,1	164		19,3	132,4		15,4	106,8
800х500	2000	1519,8	38,1	23,9	272,8	30,6	19,1	221,2	24,5	15,3	178,5	19,6	12,3	144,3
800х560	2000	1467,8		26,7	271,6		21,4	220,3		17,2	177,8		13,7	143,6
800х630	2000	1407,2		30	269,6		24,1	218,7		19,3	176,5		15,4	142,6
800х710	2000	1337,9		33,9	266,6		27,2	216,2		21,8	174,5		15,4	140,9
